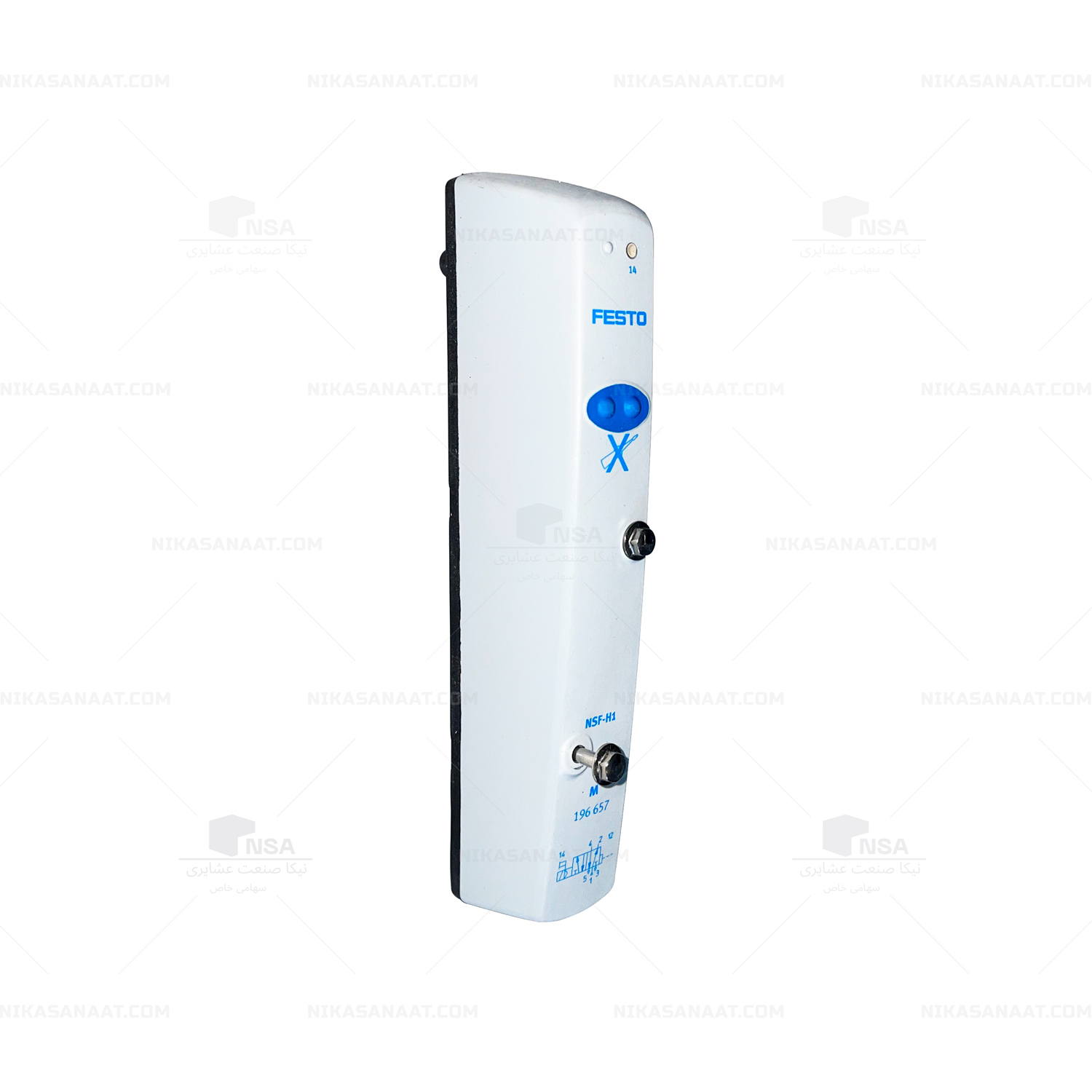

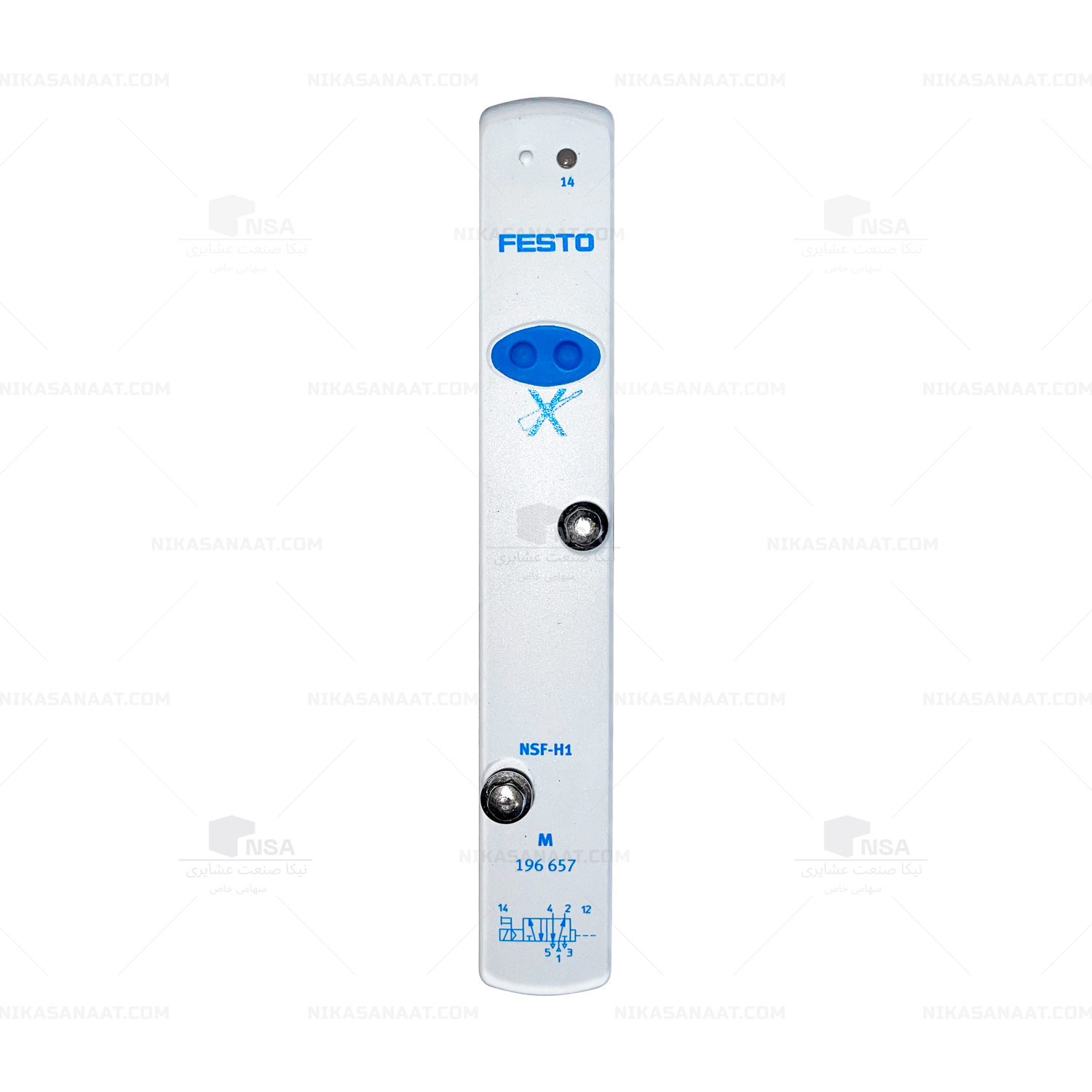

شیر برقی پنوماتیک فستو مدل CDVI5.0-MT2H-5LS

توضیحات

از سلونوئید ولو CDVI5.0-MT2H-5LS برای کنترل مسیر جریان هوا اسفاده می شود و در خطوط تولید تتراپک (Tetra Pak) نیز مورد استفاده است و کد تتراپکی آن 90458-1194 می باشد.

شیر برقی یا سلونوئید ولوها (Solenoid Valve) در صنعت با اسم اسپول ولو (Spool Valve) نیز شناخته می شود و نوعی از کنترل ولو محسوب می شوند و به طور مشخص تر شیر کنترل مسیر (Directional Control Valve) یا ولو DCV به آن ها گفته می شود. شیر برقی ها در سیستم های کنترل جریان (Flow Control Systems) هیدرولیک (Hydraulic) و پنوماتیک (Pneumatic) مورد استفاده قرار می گیرند. شیر برقی یا ولو CDVI5.0-MT2H-5LS فستو از نوع ولوهای DCV پنوماتیک است. هوای فشرده ای که شیر پنوماتیک CDVI5.0-MT2H-5LS هدایت می کند توسط کمپرسر (Compressor) تامین می شود. این شیر برقی از نوع شیر برقی پنوماتیک 5/2 یا سلونوئید ولو 5/2 (5/2 Solenoid Valve) می باشد که به آن 5/2 Directional Control Valve نیز گفته می شود. عدد 5 نشان دهنده تعداد سوراخ ها یا دهانه های ورود و خروج هوا است که به این دهانه ها پورت (Port) نیز گفته می شود. و عدد 2 نیز نشان دهنده تعداد وضعیت (State) و حالت هایی است که این ولو می تواند داشته باشد. این ولو یک سلنئید (Single Solenoid) دارد که به آن بوبین، سیملوله یا سیم پیچ نیز می گویند که با وارد شدن الکتریسیته به آن با نیروی مغناطیسی اسپول را به حرکت در می آورد و وقتی جریان الکتریکی قطع می شود اسپول با استفاده از فنری که در انتهای دیگر ولو وجود دارد به وضعیت اولیه خود باز می گردد برای همین به این نوع ولوها ولو مغناطیسی نیز گفته می شود.

مزیت های شیر برقی FESTO CDVI5.0-MT2H-5LS

یکی از مزایای بسیار مهمی که شیر برقی 90458-1194 تتراپک (Tetra Pak) یا CDVI5.0-MT2H-5LS فستو دارند توجهی که در طراحی آن ها برای شست و شو و تمیز کردن راحت تر به کار رفته است. صنایع غذایی نسبت به حوزه های دیگر صنعت از نظر بهداشتی نیازمندی های بیشتری دارد پس مقاومت در برابر خوردگی و راحتی تمیز و استریل کردن تجهیزات اهمیت دوچندانی پیدا می کند. علاوه بر اینکه تمیز کردن FESTO Air solenoid valve CDVI5.0-MT2H-5LS زمان کمتری می برد نصب و راه اندازی آن نیز بسیار راحت و سریع است.

مشخصات فنی CDVI5.0-MT2H-5LS

انتخاب شیر برقی مناسب خط تولید اهمیت به سزایی دارد تا بتواند نیازهای تولید کننده را برطرف کند و انتخاب شیر برقی مناسب در عملکرد آن بسیار مؤثر است. جهت انتخاب شیر برقی مناسب خود باید مشخصات فنی آن را بدانید. جهت مطالعه Technical Data این محصول به قسمت توضیحات تکمیلی همین صفحه مراجعه کنید.

توضیحات تکمیلی

Valve function	5/2, monostable
Actuation type	Electrical
Standard nominal flow rate	650l/min
Pneumatic working port	Sub-base
Operating voltage	24V DC
Operating pressure	minus 0.9 bar to 10 bar
Structural design	Piston gate valve
Reset method	Pneumatic spring
Nominal width	5mm
Exhaust air function	With flow control option
Sealing principle	Soft
Manual override	Non-detenting
Type of control	Pilot-controlled
Pilot air supply port	External
Flow direction	Reversible
Symbol	00991053
Note on forced dynamization	Switching frequency at least once a month
Pilot pressure	three bar to 8 bar
b-value	0.38
C value	2.75l/sbar
Switching time off	22ms
On switching time	12ms
Operating medium	Compressed air as per ISO 8573-1:2010 [7:4:4]
Information on operating and pilot media	Operation with oil lubrication possible (required for further use)
Corrosion resistance class (CRC)	3High corrosion stress
LABS (PWIS) conformity	VDMA24364-B2-L
Temperature of medium	minus 5°C to 50 °C
Ambient temperature	minus 5°C to 50 °C
Type of mounting	Screw-in
Pilot exhaust air port 82/84	Sub-base
Pneumatic connection 1	Sub-base
Pneumatic connection 2	Sub-base
Pneumatic connection 3	Sub-base
Pneumatic connection 4	Sub-base
Pneumatic connection 5	Sub-base
Note on materials	RoHS-compliant
Seals material	NBR, TPE-O
Housing material	Die-cast aluminum
