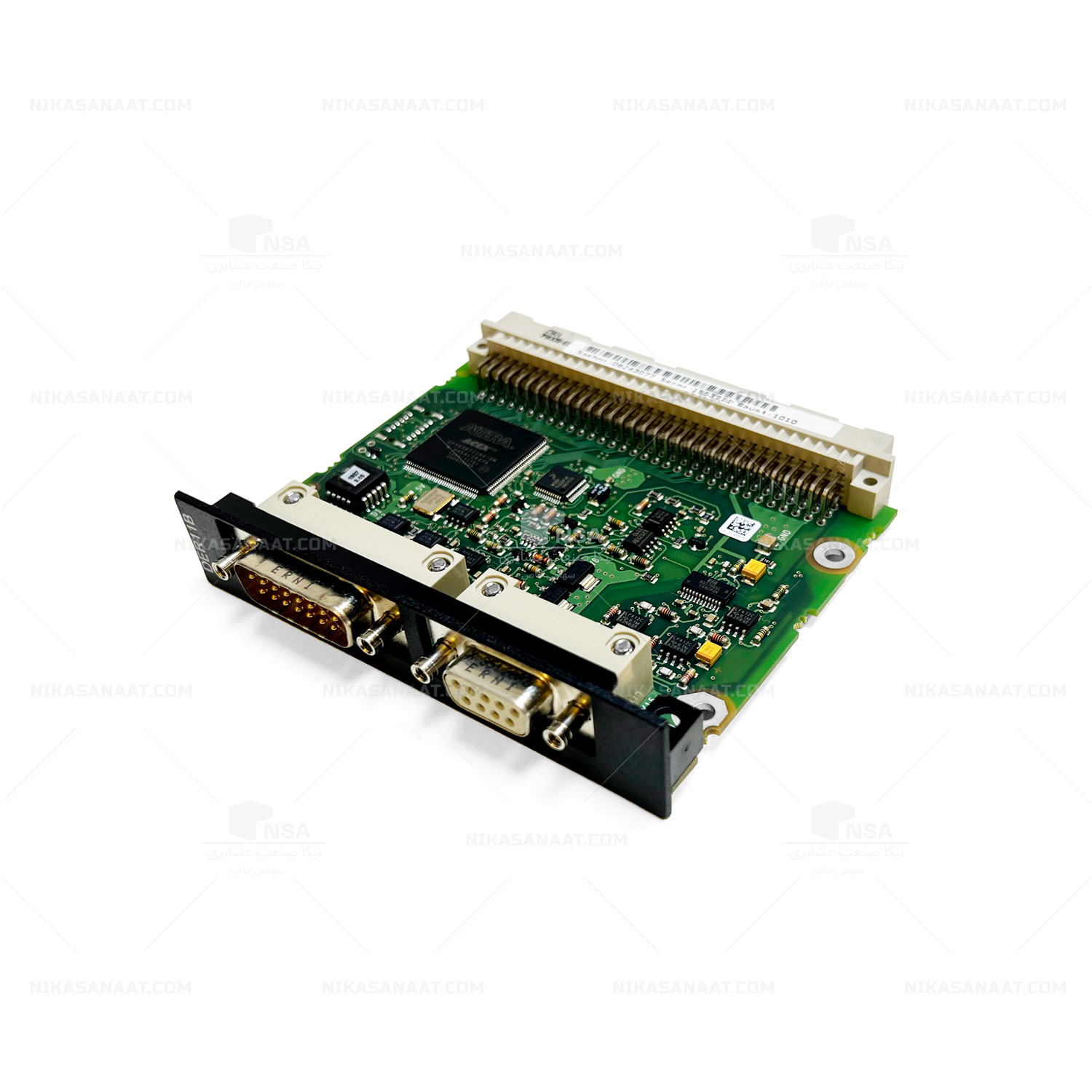

کارت SEW DER11B

توضیحات

کارت SEW DER11B از جمله اکسسوری های این شرکت است که امکان استفاده از امکانات بیشتری از درایو اینورترهای این شرکت را می دهد برای مثال دیوایس های MOVIDRIVE MDX61B را می توان به آپشن و کارت SEW DER11B مجهز نمود که با عنوان کارت ریزالور تیپ DER11B یا resolver card type DER11B نیز شناخته می شود. کارت resolver DER11B شرکت SEW یک ورودی برای resolver به عنوان انکودر موتور (motor encoder) و یک ورودی نیز برای انکودر خارجی (external encoder) یا انکودر از راه دور (distance encoder) در اختیار شما قرار می دهد. ورودی external encoder کارت SEW DER11B را همچنین می توان به عنوان یک خروجی برای شبیه سازی انکودر افزایشی (incremental encoder simulation) نیز استفاده نمود.

Electronics Data

Output for incremental encoder simulation or external encoder input X14:

Output for incremental encoder simulation:
• Signal level to RS422
• The number of pulses is 1024 pulses/revolution

External input encoder (max. 200kHz):
permitted encoder types:
• HIPERFACE® encoder
• Sin/cos encoder V_ss = AC 1 V
• TTL encoder with negated tracks
• Encoder with signal level to RS422
Encoder voltage supply:
• DC + 12 V (tolerance range DC 10.5 – 13 V)
• I_max = DC 650 mA

Motor encoder input X15:

Resolvers
2-pole, V_ref = AC 7 V, 7 kHz
V_in/V_ref = 0.5 ± 10%

Maximum cable length: 100 m
