توضیحات

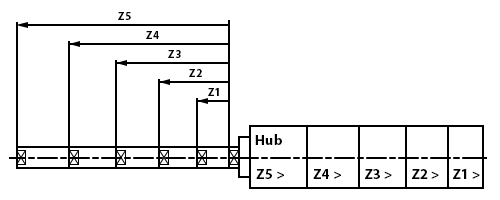

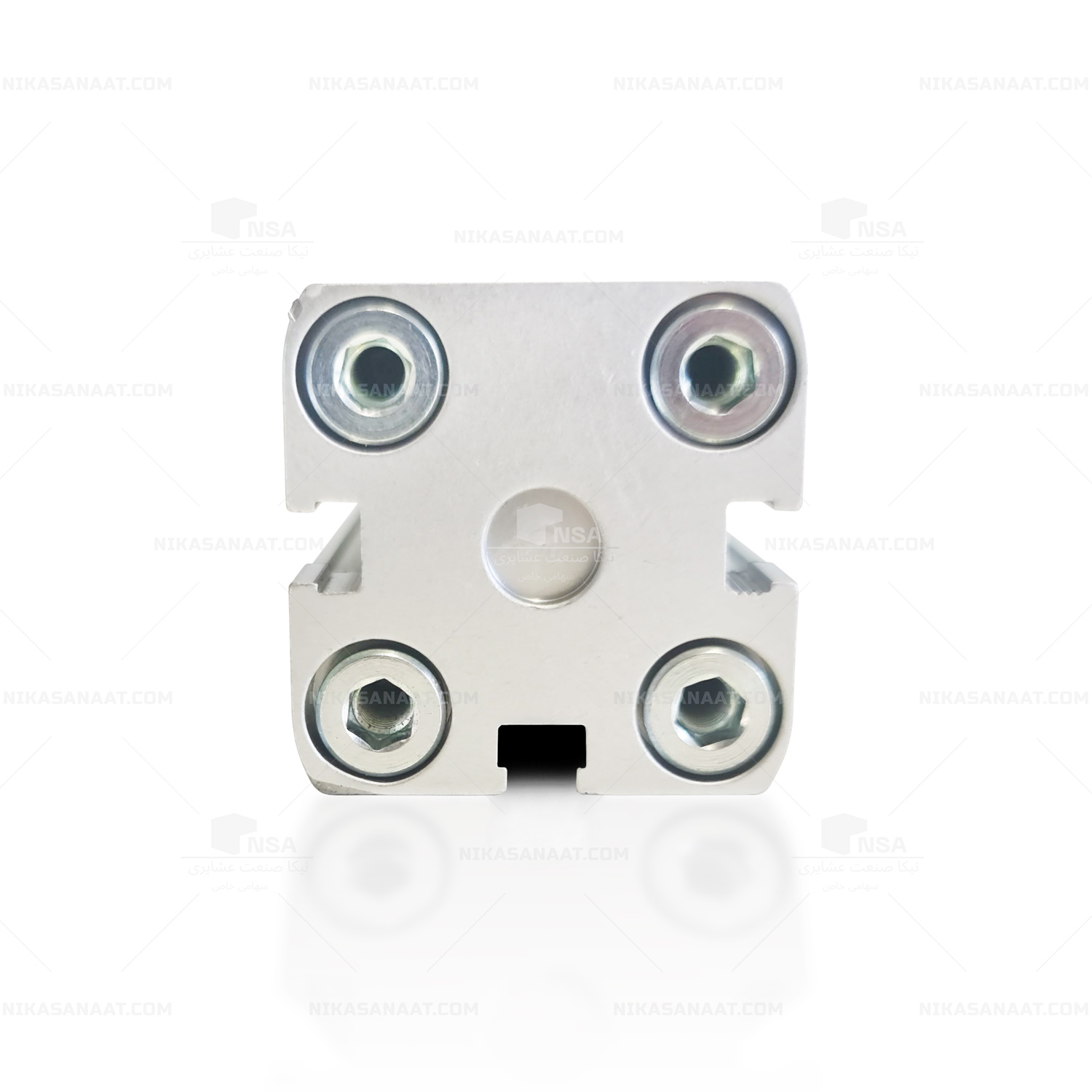

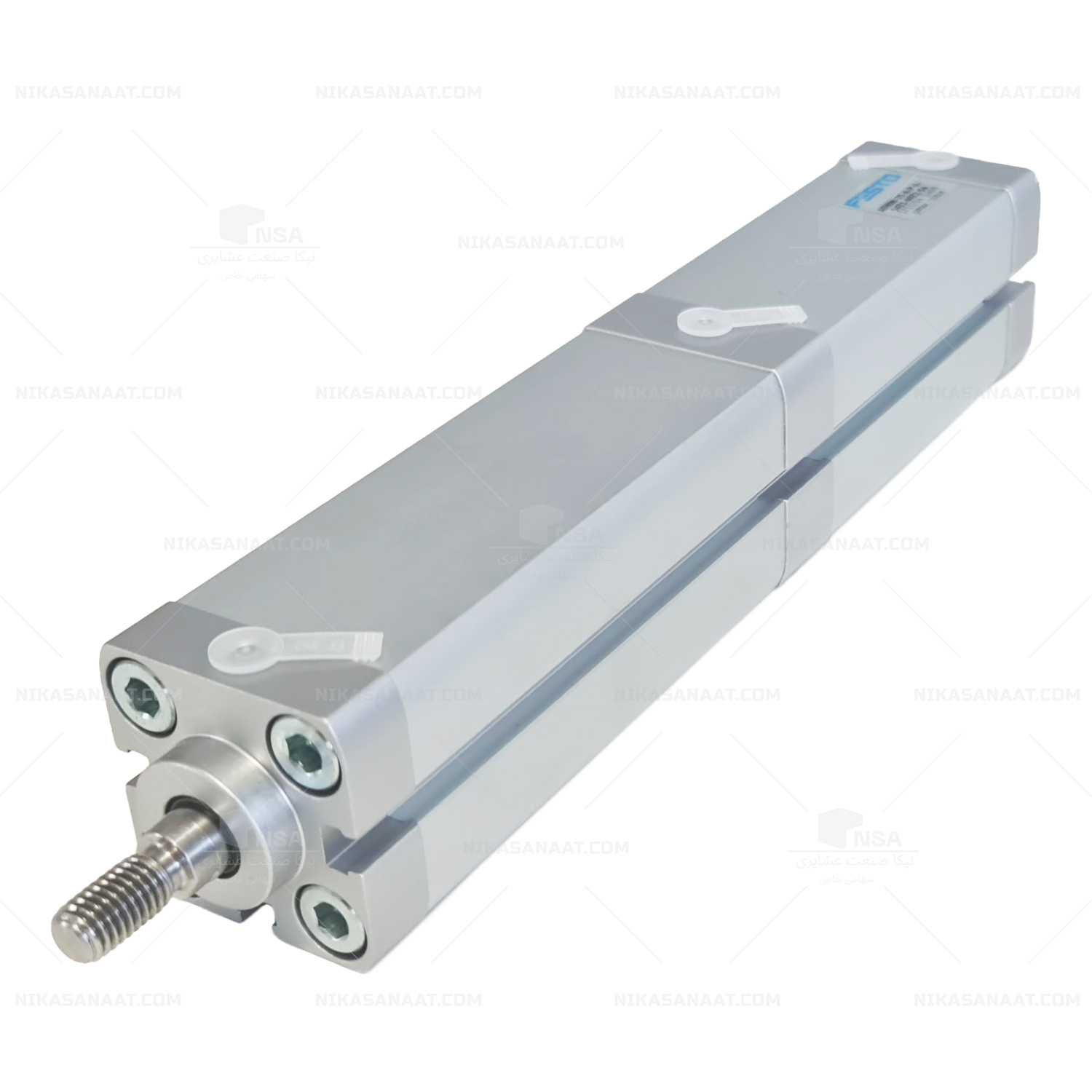

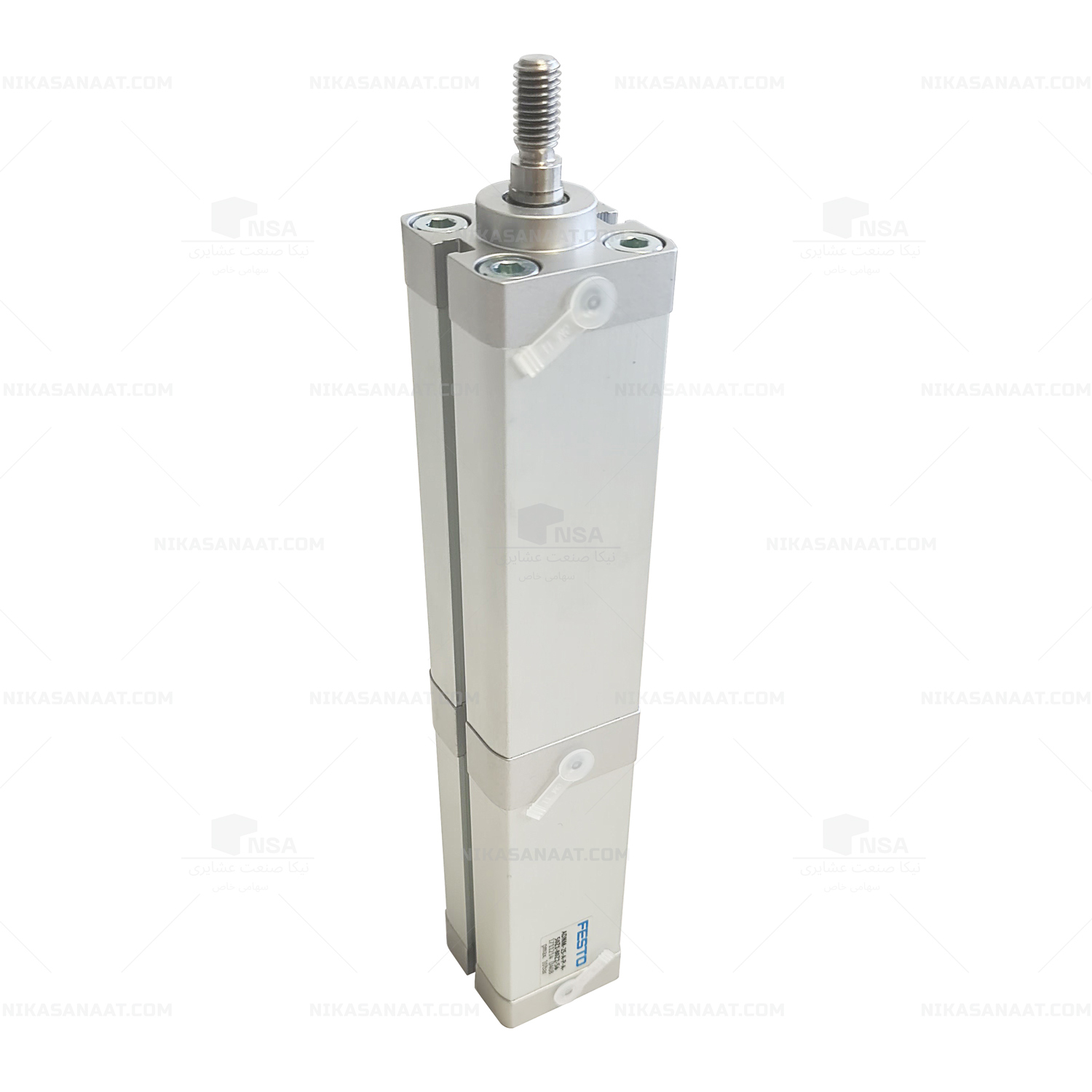

سری سیلندرها و جک های مولتی پوزیشن ADNM فستو با وصل کردن 2 تا 5 سیلندر دو موقیته با قطرهای یکسان و طول های متفاوت به صورت متوالی و پشت سر هم به دست می آیند. این موقعیت های مکانی یا پوزیشن ها به صورت Z1, … , Z5 نامگذاری می شوند و این موقعیت ها باید از یکسری قوانین طبعیت کنند.
اندازه هر موقعیت باید از مجموع پوزیشن قبلی با تلورانس یا خطای مجاز موقعیتی T بیشتر باشد یعنی Zn > Zn-1 + Tn-1. مجموع تمام موقعیت ها با هم نباید از مقدار مشخصی بیشتر شود که برای پیستون با قطر 25mm این مقدار 1000mm است و برای پیستون های 40mm, 63mm, 100mm این مقدار 2000mm است که برای مثال Z1 + Z2 + Z3 + Z4 + Z5 ≤ 1000mm. اندازه هر کدام از سیلندرهای داخلی میانی نباید از اندازه مشخصی بیشتر باشد که این اندازه برای پیستون به قطر 25mm بیش از 200mm ، برای قطر 40mm, 63mm بیش از 300mm و برای قطر 100mm بیش از 400mm نباید باشد که این برای ADNM-25-A-P-A-50Z1-80Z2-S6 کاملا صادق است Z1:50mm≤200mm و Z2:80mm≤200mm. اندازه آخرین موقعیت نباید از مقدار مشخصی بیشتر باشد که این اندازه برای پیستون به قطر 25mm بیش از 300mm و برای قطر 40,63,100mm بیش از 1000mm نباید باشد.
